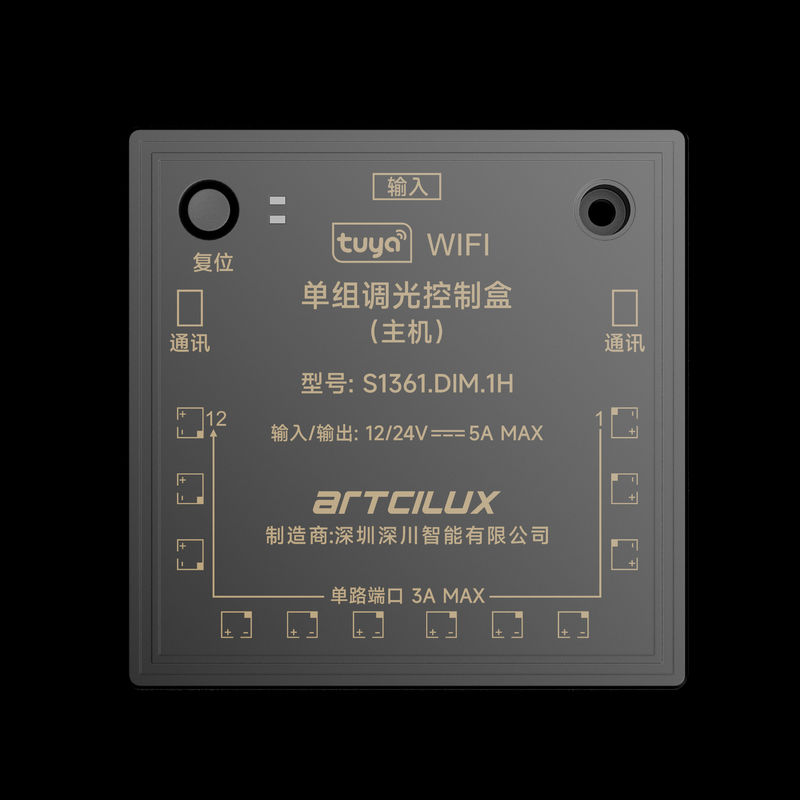

Sterowanie zdalne Sterowanie zdalne Sterowanie bezprzewodowe 2.4GHz Nawierzchnia zamontowana do oświetlenia domowego

(Tylko kontroler hosta ma wskaźniki, a niewolnik nie ma wskaźników)

Przycisk resetowania: używany do wprowadzenia sterownika do ustawionego stanu lub resetowania sterownika.Naciśnij i przytrzymaj przez ponad 5S, aby zresetować moduł WIFIDługotrwały nacisk przez ponad 10 sekund, kontroler przywraca fabryczne ustawienia 2,4 GHz, wszystkie kody zdalnego sterowania są usuwane, a WiFi jest zresetowane.

2Błękitny wskaźnik: ((S1361.DIM.2S jest bez tego wskaźnika) Opis wskaźnika stanu Wi-Fi

Szybkie migoczenie (500 ms): urządzenie czeka na jedno-kluczową dystrybucję sieci;

Długotrwałe migoczenie (2S): urządzenie czeka na podłączenie punktu dostępu do sieci;

Stabilnie włączone: urządzenie jest skonfigurowane i router podłączony;

Wyłączone: urządzenie jest skonfigurowane, a router nie jest podłączony;

3 Czerwony Zielony Wskaźnik: ((S1361.DIM.2S jest bez tego wskaźnika)

Zielony: Włącz w ciągu 30 sekund, lub naciśnij przycisk resetowania w ciągu 30 sekund, zielone światło jest włączone, poczekaj na 2.4GsiećPo wyłączeniu i migocie, pojawia się sygnał komunikacji bezprzewodowej;

Czerwony:Światła uszkodzone, przeciążenie wyjściowe urządzenia lub zwarcie;

Kabel wejściowy: Użyj czerwonego terminala DuPont 2541 męskiego, może być wprowadzony do naszego CA03 Aurora zasilanie

5Przewód śruby mocującej: sterownik może być mocowany do deski za pomocą dostarczonej śruby;

6Port komunikacyjny: podłącz sterownik host i slave lub podłącz przycisk resetowania zewnętrznego

7 Wyjście czarny dupont 2541 terminal kobiecy, połączony z czarnym dupont 2541 terminal męski monochromatyczne paski temperatury.

3.1), urządzenie zdalnego sterowania i pojedynczy zestaw ustawień światła: naciśnięcie przycisku resetowania, urządzenie wchodzi w stan ustawienia,gospodarz i niewolnik S1361 zostaną podłączone do światła z pierwszej grupy, druga grupa, trzecia grupa, czwarta grupa, piąta grupa, pełna zmiana cyklu światła, a następnie naciśnij pasujący klawisz pilota, odpowiednie światło zostanie wyłączone trzy razy,to znaczy, że kopiowanie kodów odbyło się pomyślnie;

3.2), zdalnego sterowania i wielu grup ustawienia światła: na przykład zdalnego sterowania i drugiej i trzeciej grupy ustawienia światła,Najpierw wykonaj poprzedni krok i drugie wyrównanie grupy będzie udane, a następnie naciśnij przycisk resetowania, aby włączyć trzecią grupę świateł, a następnie użyj pilota, aby włączyć drugą grupę świateł,w tym czasie zapalają się druga i trzecia grupa świateł, naciśnij klawisz dopasowania pilota, druga i trzecia grupa świateł zostaną wyłączone trzykrotnie, a następnie pilot zostanie dopasowany do drugiej i trzeciej grupy świateł;

3.3), odczytywanie kodów zdalnego sterowania: skrzynka sterująca znajduje się w stanie ustawienia, podczas naciśnięcia klawiszy dopasowujących i odczytu zdalnego sterowania miga zielone światło, tj.Wyczyścić kod jest pomyślnie..
